TBP系列三相組合式過電壓保護器是一種高性能過電壓吸收裝置,適用于35KV及以下電力系統中,是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器組等電氣設備的絕緣免受過電壓的損害。對于相間和相地過電壓都能起到有效的保護作用。
產品技術標準主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》制訂。
一、型號
型號說明:
系統額定電壓—表示安裝過電壓保護器系統的額定電壓(6KV、10KV、35KV)
結構特征: 1—表示無間隙過電壓保護器
2—表示串聯間隙過電壓保護器
3—表示三相六柱式過電壓保護器
保護對象:A--電站型:適合各種變壓器、開關、母線的過電壓保護
B--電機型:適合各類電機的過電壓保護
C—電容器型:適合各種電容器組的過電壓保護
O—電機中性點型:適合電機中性點的過電壓保護
外形結構:F—全封閉結構(6kV、10kV見圖2、3;35kV見圖7、8)
T—積木式組合結構(6kV、10kV見圖4、6;中性點保護器見圖9)
S—六柱式結構(6kV、10kV見圖11)
注:圖2、3能和JS-III型計數器及IM過電壓在線監測儀配套使用。
圖4、7、8能和IM過電壓在線監測儀配套使用。
圖11三相六柱式過電壓保護器能和OM過電壓在線監測儀配套使用。
如:TBP1-A/10-F為電站型、無間隙組合式過電壓保護器,系統額定電壓10kV,外形為全封閉結構。
二、技術參數

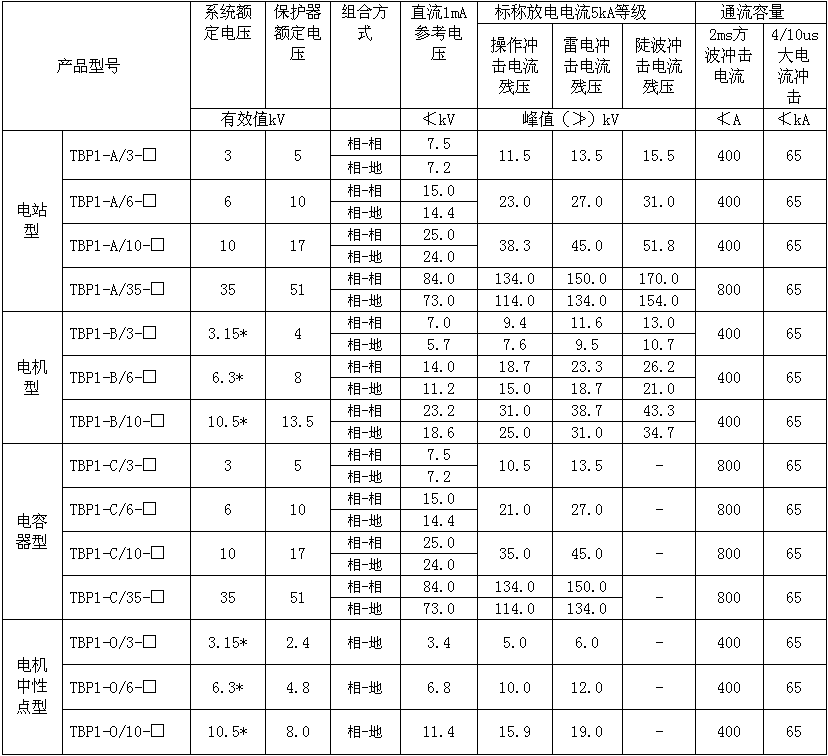

表一:TBP1保護器主要技術參數(無間隙)
注:帶*的為電機額定電壓。

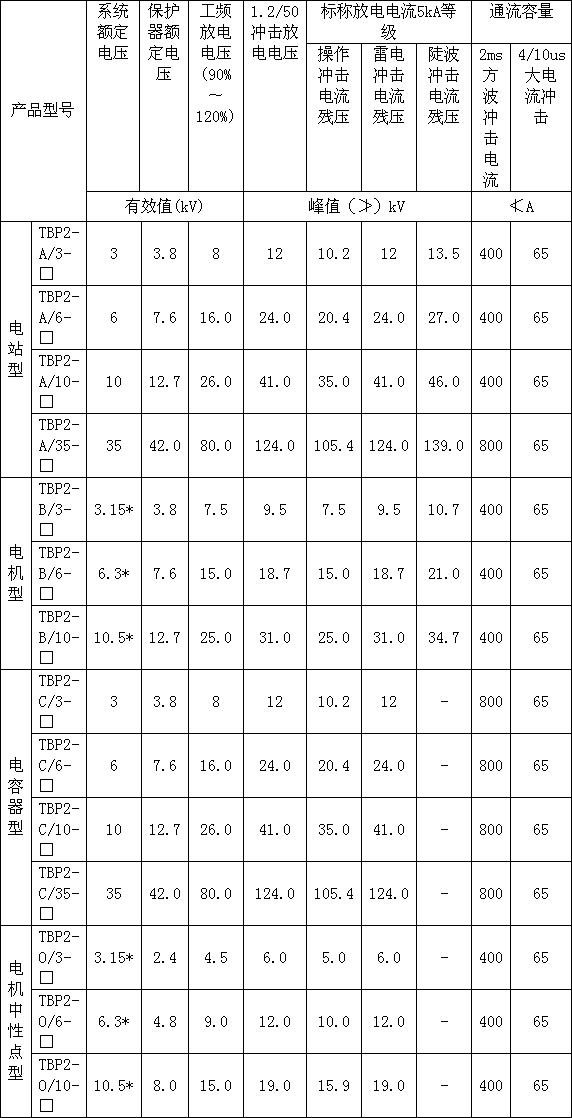

表二:TBP2保護器主要技術參數(串聯間隙)
注:帶*的為電機額定電壓。
表三:TBP3 三相六柱式過電壓保護器主要技術參數
三相六柱式過電壓保護器為六柱結構,相間和相地為獨立的氧化鋅電阻片單元組件,所有氧化鋅電阻片單元獨立運行,無中性點存在,不會引起四柱式結構中的連鎖效應,不存在地相單元容易發生熱崩潰的隱患。 技術參數見下表:
