一、概述
　　LXQ系列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能****、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
　　該產品****符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。

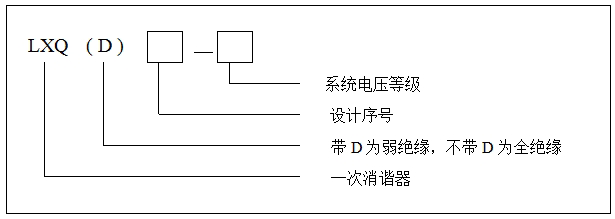

　　二、型號說明
　

　　根據系統電壓分類， LXQ系列一次消諧器分為6kV、10kV、20kV、35kV四種；根據設計序號分類，消諧器分為LXQI(方形戶外用)、LXQⅡ和LXQⅢ（圓柱形戶內用）， LXQI、LXQⅡ型消諧器分為10kV和35kV兩種，10kV消諧器也可用于6kV系統； LXQⅢ型消諧器分為6kV、10kV、20kV和35kV四種。
　　如： LXQ(D)Ⅱ－10 為：6kV 、10kV系統通用弱絕緣圓柱形一次消諧器；LXQ(D)I－10 為：6kV 、10kV系統通用弱絕緣方形一次消諧器。
　　注： LXQI-10KV超小的一次消諧器不能做弱絕緣的（即帶D叁數），普通型一次消諧器能做弱絕緣的。
　　三、使用條件
　　1、LXQI適用于戶外，LXQⅡ、LXQⅢ適用于戶內，環境溫度-60℃～+60℃；
　　2、額定頻率：48Hz～62Hz；
　　3、海拔高度不大于4000m，地震裂度8度及以下地區；
　　4、大氣中無嚴重污穢及浸蝕性介質的場所；
　　5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間， 在一個系統中
　　接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。
　　四、技術參數

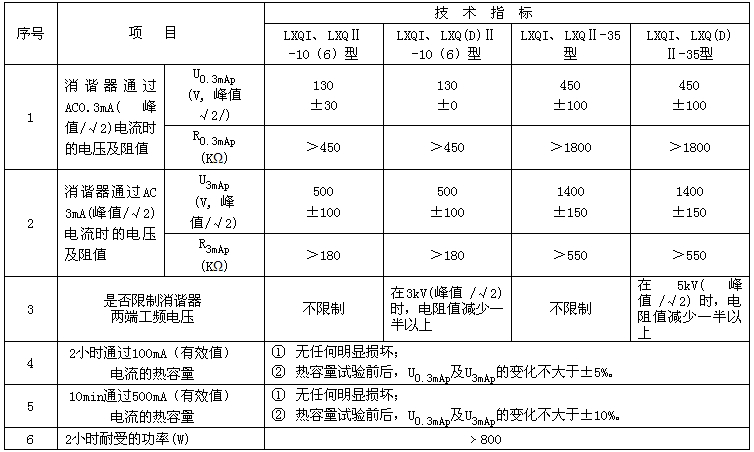

　　表1 ： LXQI、LXQⅡ型一次消諧器交流電氣參數表

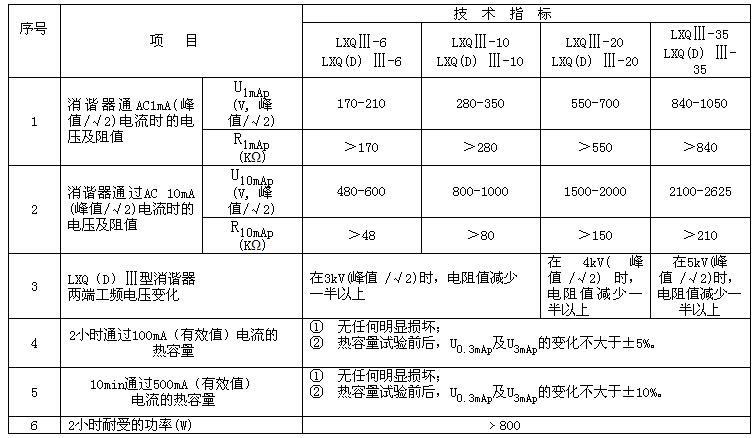

　　表2 ： LXQⅢ型一次消諧器交流電氣參數表

　　五、選型原則
　　LXQ系列一次消諧器按照PT所在電網額定電壓可以分為6kV、10kV、20kV、35kV四種。選取消諧器的型號除了與壓變所在電網額定電壓有關，還與壓變高壓繞組X端（尾端）的絕緣等級有關。由于消諧器是串在PT一次繞組中性點與地之間的非線性阻尼電阻，其非線性特征使得消諧器在正常工作電流段具有一定的阻值，從而有效地限制高壓涌流和鐵磁諧振�？墒钱旊娋W發生異常的大電流（如雷擊、電網斷線諧振）時，會產生一個比較大的電壓，如果壓變尾端絕緣等級不強（俗稱弱絕緣壓變，其高壓尾端與二次側一同輸出），就有可能損壞壓變X端絕緣。針對這種情況，LXQ系列消諧器因壓變X端絕緣等級不同而分為LXQ型和LXQ(D)型。LXQ(D)型提供一個D參數元件，該元件能有效限制消諧器兩端電壓，使其在弱絕緣壓變的絕緣耐受水平之下，從而有效保護中性點絕緣。
　　六、安裝方式

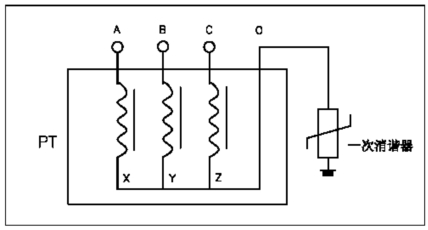

　　一次消諧器必須安裝在壓變中性點與地之間，下端固定接地，上端接中性點，如下圖所示。若安裝在壓變柜內，消諧器與周圍接地體的距離建議≥2cm。消諧器上端與壓變中性點采用絕緣導線連接。消協器不分正負極，一般垂直安裝，也可以水平安裝。安裝原理圖如下：

　　七、質量保證
　　產品出廠后，在用戶****遵守本產品說明書規定的運輸、儲存、安裝和使用要求的情況下，產品在出廠之日起一年內，如發現產品及配件發生非人為損壞，本公司負責免費修理并對售出產品負責終身維修，超過一年期限裝置維修酌情收取適量成本費。

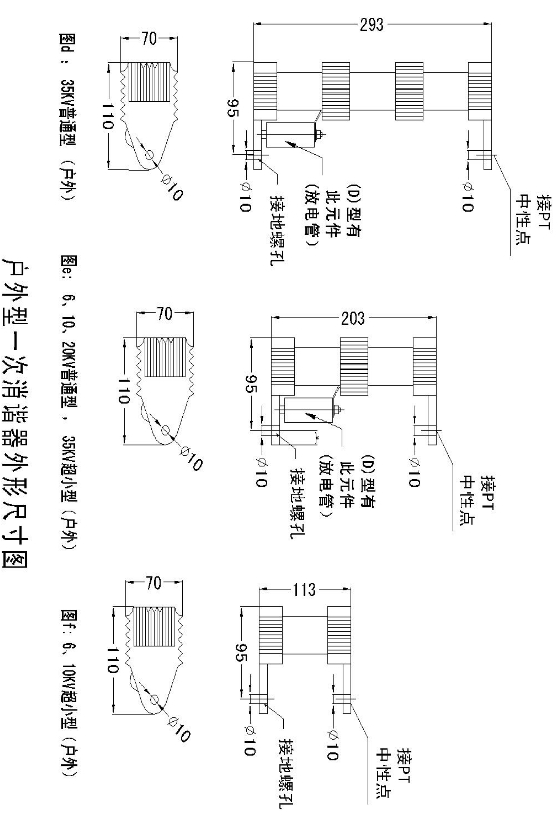

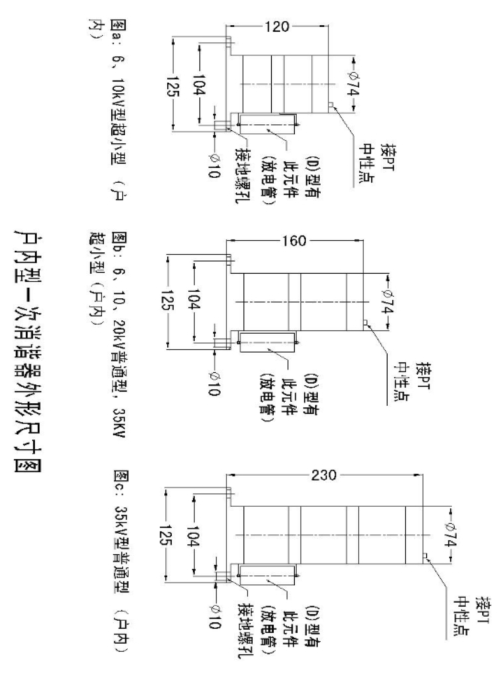

　　八、外形尺寸圖（見下頁）
